В закладке «SIP Общие» («SIP Common») производится настройка общих параметров протокола SIP, применяемых ко всем профилям.
Протокол SIP (Session Initiation Protocol) – протокол сигнализации, используемый в IP-телефонии. Обеспечивает выполнение базовых задач управления вызовом, таких как открытие и завершение сеанса.
Адресация в сети SIP основана на применении схемы SIP URI:
sip:user@host:port;uri-parameters
где:
- user – номер абонента SIP;
- @ – разделитель между номером и доменом абонента SIP;
- host – домен либо IP-адрес абонента SIP;
- port – UDP-порт, на котором запущена служба SIP абонента;
- uri-parameters – дополнительные параметры.
Одним из дополнительных параметров SIP URI является параметр user=phone. Если данный параметр присутствует, то синтаксис номера абонента SIP (в части user) должен соответствовать синтаксису TEL URI, описанному в RFC 3966. В этом случае Коралл-РА 32 не будет отбивать вызовы, в номере абонента SIP которых будут присутствовать символы "", ";", "=", "?". Позволяет принимать вызовы, имеющие символ «» перед номером.
Применение настроек SIP не требует перезагрузки шлюза. При применении данных настроек все текущие вызовы будут завершены!
Настройки протокола SIP (SIP configuration):
- Включить SIP (Enable SIP) – при установленном флаге использовать протокол SIP;
- Таймер Т1 (мс) (Invite initial timeout (ms)) – интервал между посылкой первого INVITE и второго при отсутствии ответа на первый в мс, для последующих INVITE (третьего, четвертого и т.д.) данный интервал увеличивается вдвое (например, при значении 300 мс, второй INVITE будет передан через 300 мс, третий – через 600 мс, четвертый – через 1200 мс и т.д.);
- Таймер INVITE транзакции (таймер В) (мс) (Invite total timeout (ms)) – общий таймаут передачи сообщений INVITE в мс. По истечении данного таймаута определяется, что направление недоступно. Используется для ограничения ретрансляций сообщений INVITE, в том числе для определения доступности SIP-proxy;
Параметр Invite total timeout определяется исходя из требуемого количества ретрансляций сообщения INVITE и интервала между посылкой первого и второго INVITE - Invite initial timeout по формуле:
где N – количество ретрансляций сообщения INVITE.
Например, для переключения на резервный SIP-proxy, при неответе на 3 сообщения INVITE и параметре Invite initial timeout равным 300 мс, Invite total timeout должен быть равен: 100+300*1+300*2+300*4=2200 мс.
- Компактный режим (Short mode) – при установленном флаге использовать сокращенные имена полей в заголовке протокола SIP, иначе – использовать полные имена. Также при использовании данного режима из строк параметров убираются все символы «пробел»;
- Транспорт (Transport) – выбор протокола транспортного уровня, используемого для передачи сообщений SIP:
- UDP (предпочтительно), TCP (udp(preferred),tcp) – использовать так UDP, так и ТСР протокол, но UDP обладает более высоким приоритетом;
- TCP (предпочтительно), UDP (tcp(preferred),udp) – использовать так UDP, так и ТСР протокол, но ТСР обладает более высоким приоритетом;
- Только UDP (udp only) – использовать только UDP-протокол;
- Только TCP (tcp only) – использовать только ТСP-протокол;
- Значение MTU для SIP UDP пакетов (SIP UDP MTU (for "udp(preffered),tcp" mode)) – максимальный размер данных протокола SIP в байтах, передаваемых посредством транспортного протокола UDP (согласно RFC3261 рекомендовано использовать значение 1300). Если размер данных протокола SIP превысит настроенное значение (данная ситуация возможна, например, при использовании qop-аутентификации), то в качестве транспортного протокола будет использоваться протокол ТСР. Данный параметр применим только для режима udp(preferred), tcp;
- Задержка регистрации между соседними портами (Port registration delay (ms)) — время задержки между регистрациями соседних портов шлюза. По умолчанию 500 мс. Увеличенное время может потребоваться, когда шлюз работает через SBC, который при большом количестве запросов REGISTER может на время заблокировать прием сообщений с IP-адреса шлюза либо занести его в черный список.
Работа через NAT (Work through NAT)
В случае, когда шлюз Коралл-РА 32 расположен за NAT, возникает необходимость определения внешнего IP-адреса NAT для возможности доставки голосового и сигнального трафика до шлюза.
При использовании NAT при входящих на шлюз вызовах в URI запроса может быть указан адрес NAT, в таком случае для обслуживания вызовов необходимо установить опцию «Full RURI compliance» в SIP профиле!
Данная настройка доступна только, если шлюз работает по протоколу SIP использованием транспорта UDP, то есть в параметре Transport должно быть установлено значение udp only.
- STUN сервер (STUN server) – IP-адрес STUN сервера;
- Интервал запросов STUN (STUN interval) – период обращения к STUN-серверу;
- Публичный IP адрес (адрес за NAT) (Public IP) – в данной настройке устанавливается публичный адрес NAT в случае, если получение данного адреса по протоколу STUN невозможно. Данная настройка не может использоваться, если NAT свой внешний IP-адрес получает динамически.

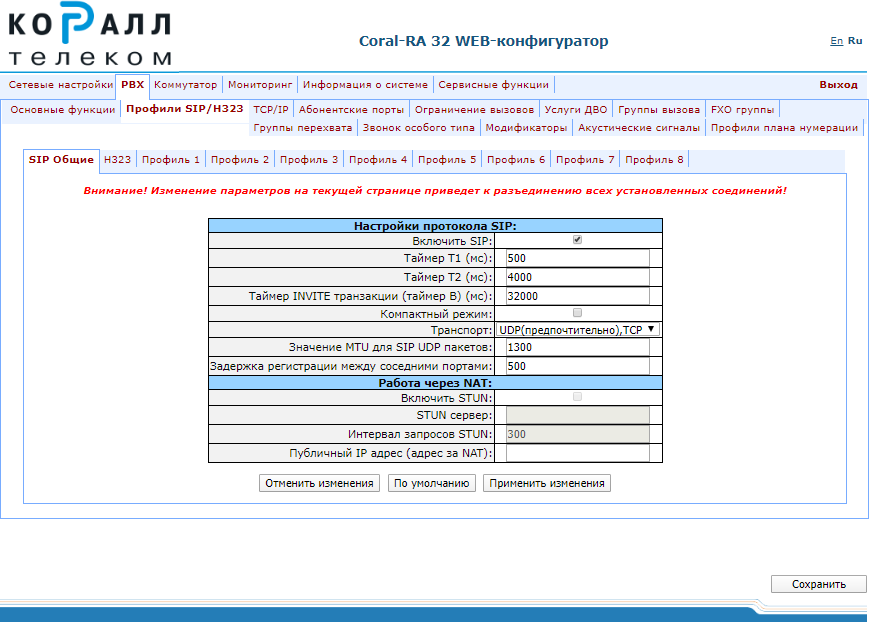

При помощи кнопки «По умолчанию» («Defaults») можно установить параметры по умолчанию (значения, устанавливаемые по умолчанию, приведены на рисунке).
Для применения изменений необходимо нажать кнопку «Применить изменения» («Submit Changes»), для отмены всех внесенных изменений – кнопку «Отменить изменения» («Undo All Changes»), для сохранения примененных изменений – кнопку «Сохранить» («Save»).
