В зависимости от назначения и вида исполнения основной блок СГО «Мегафон-Р», блок бесперебойного электропитания и коммутатор могут размещаться внутри специализированного 19' статива или стандартного 19' шкафа. Для этого данные элементы СГО «Мегафон-Р» оборудованы соответствующими угловыми скобами (см. рисунок 9-1), которые могут поставляться как в установленном на оборудование виде, так и отдельно.

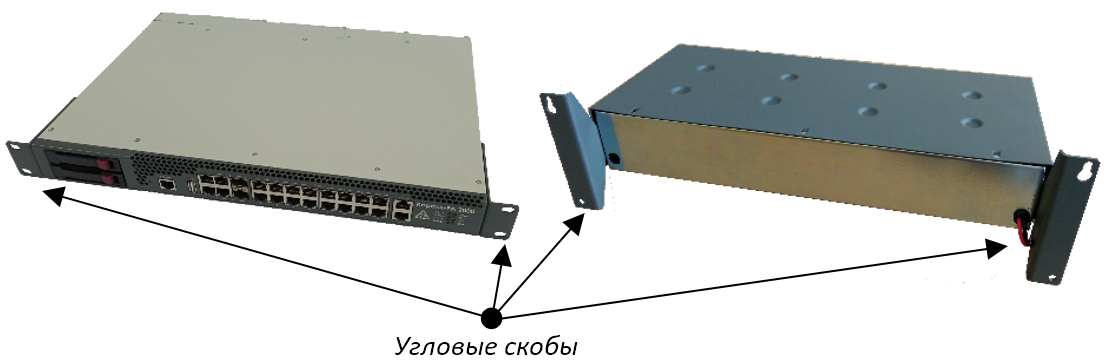

Рис. 9-1. Примеры угловых скоб компонентов СГО.
Перед началом монтажа СГО «Мегафон-Р» в конструктив 19’ шкафа, установите шкаф горизонтально с помощью винтовых опор и зафиксируйте его местоположение.
Если на основном блоке, блоке бесперебойного питания и коммутаторе не установлены угловые скобы, то выполните следующие действия:
Перед монтажом скоб на блок бесперебойного электропитания необходимо снять его верхнюю крышку, отсоединив два винта на его тыльной скошенной части, и после окончания монтажа скоб установить её обратно.
- разместите правую скобу на правой панели модуля таким образом, чтобы крепежные отверстия на скобе совпали с крепежными отверстиями на панели модуля;
- вставьте винты, входящих в комплект поставки, в правую скобу и закрепите скобу на правой панели модуля;
- разместите левую скобу на левой панели модуля таким образом, чтобы крепежные отверстия на скобе совпали с крепежными отверстиями на панели модуля;
- вставьте винты, входящих в комплект поставки, в левую скобу и закрепите скобу на левой панели модуля;
- определите места размещения блоков СГО «Мегафон-Р» внутри специализированного 19’ статива или шкафа;
- с помощью крепежных винтов, входящих в комплект статива или шкафа, и установленных на элементах СГО «Мегафон-Р» угловых скоб, надёжно закрепите данное оборудование в стативе или шкафу.
